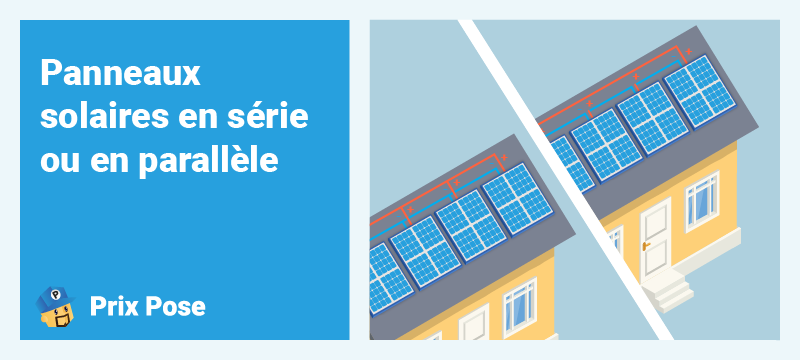

Panneaux solaires en série ou en parallèle : le guide comparatif pour un choix éclairé
Moyenne nationale : 8 000 € - 24 000 €
Constaté par nos experts travaux, installation comprise.
Prix bas
8 000 €
Prix moyen
12 800 €
Prix haut
24 000 €
Panneaux solaires en série ou en parallèle : le guide comparatif pour un choix éclairé
- Les coûts d’installation varient selon le type de branchement. Le parallèle nécessite plus de câbles et un régulateur de charge, alors que le série réduit le câblage mais peut exiger des optimiseurs de puissance.
- Le choix du câblage influence la compatibilité avec l’onduleur. Le branchement en série est adapté aux onduleurs haute tension, tandis que le parallèle fonctionne mieux avec des micro-onduleurs ou des régulateurs MPPT.
- L’ombrage affecte différemment chaque configuration. En série, un panneau ombragé réduit la production de toute la chaîne, alors qu’en parallèle, seuls les panneaux touchés perdent en efficacité.
Le choix du câblage des panneaux solaires influence directement les performances de votre installation. Si vous avez besoin d’augmenter la tension pour alimenter un onduleur ou charger des batteries haute tension, le branchement en série est la meilleure option. À l’inverse, si votre priorité est d’augmenter l’intensité du courant pour un système en autoconsommation ou une installation à basse tension, le branchement en parallèle sera plus adapté. Chaque configuration présente des avantages et des limites, et il est important de bien les comprendre pour choisir celle qui répondra le mieux à vos besoins énergétiques.
Vous hésitez entre un branchement en série, en parallèle ou un mix des deux ? Faites appel à un professionnel pour vous guider et assurer une installation performante et sécurisée. Ne perdez plus de temps à comparer les options seul(e), remplissez notre formulaire en ligne en quelques clics et recevez gratuitement des devis personnalisés d’installateurs qualifiés près de chez vous.
Cliquez ci-dessous et confiez votre projet solaire à un expert dès aujourd’hui !
Trouvez un professionnel près de chez vous
Branchement en série des panneaux solaires : comment ça fonctionne ?
Le raccordement en série des panneaux solaires consiste à relier la borne positive d’un panneau à la borne négative du suivant, formant ainsi une chaîne unique. Cette configuration permet d’additionner la tension (volts) de chaque panneau, tandis que l’intensité du courant (ampères) reste identique à celle d’un seul panneau.
Par exemple, si vous branchez 6 panneaux solaires de 40V et 10A en série, la tension totale du circuit sera de 240V (40V × 6), mais l’intensité restera à 10A. Cela permet d’atteindre une tension suffisante pour un onduleur haute tension, tout en réduisant les pertes d’énergie liées à la transmission sur de longues distances.
Cette configuration est particulièrement adaptée aux installations nécessitant une haute tension pour fonctionner efficacement, comme les systèmes connectés à un onduleur centralisé. Cependant, l’ombrage ou une panne sur un seul panneau impacte toute la chaîne, réduisant considérablement la production d’électricité.
Avantages du branchement en série :
- Tension plus élevée : idéale pour les onduleurs haute tension et les longues distances de câblage.
- Installation simplifiée : nécessitant moins de câbles par rapport au branchement en parallèle.
- Réduction des pertes d’énergie : grâce à la transmission à haute tension.
Inconvénients du branchement en série :
- Sensibilité à l’ombrage : un panneau partiellement couvert réduit la production de toute la chaîne.
- Maintenance plus complexe : un panneau défectueux peut affecter l’ensemble du système.
- Moins flexible : nécessite une uniformité d’ensoleillement sur toute l’installation pour un rendement optimal.
Panneaux solaires en série : coûts, rendement et risques
Le coût d’un branchement en série dépend de la puissance totale du système et des équipements nécessaires pour assurer une conversion efficace de l’énergie.
- Installation d’un système en série de 6kWc : entre 12 000€ et 17 000€, incluant les panneaux, l’onduleur et la main-d’œuvre.
- Installation d’un système en série de 9kWc : entre 17 000€ et 23 000€.
- Maintenance et réparation : Un panneau défectueux peut affecter l’ensemble du système, nécessitant un diagnostic approfondi. Le coût d’une intervention varie entre 150€ et 500€, selon la complexité de la panne et la nécessité de remplacer un panneau ou un composant de l’installation.
Le rendement d’un branchement en série est optimal lorsque tous les panneaux bénéficient d’une exposition uniforme et sans ombrage.
- Un système de 6 kWc en série peut produire environ 6 000kWh par an, ce qui couvre jusqu’à 60% des besoins énergétiques d’un foyer moyen.
- Une installation de 9 kWc peut générer jusqu’à 9 000kWh par an, garantissant une autoconsommation élevée et un éventuel surplus réinjecté sur le réseau.
Cependant, une panne ou un ombrage partiel sur un seul panneau peut affecter toute la production de la chaîne, entraînant une perte de rendement pouvant atteindre 30 à 50% si aucun optimiseur de puissance n’est utilisé.
Le branchement en série présente un risque modéré à élevé, nécessitant une installation rigoureuse pour garantir sa fiabilité et sa sécurité.
- Risque de surtension : un câblage mal réalisé peut provoquer une tension excessive, susceptible d’endommager l’onduleur et les équipements électriques connectés.
- Dépendance des panneaux entre eux : une panne sur un seul panneau réduit la production de toute la série, rendant la maintenance plus contraignante.
- Nécessité d’une planification optimale : l’ombrage d’un seul panneau peut affecter l’ensemble de la chaîne, d’où l’importance d’une conception minutieuse pour éviter ces pertes d’efficacité.
Quand opter pour une installation de panneaux solaires en série ?
Le branchement en série est recommandé dans les configurations suivantes :
- Maison individuelle avec une toiture bien exposée : l’installation est optimale lorsque le toit est dégagé de toute ombre et que les panneaux peuvent être alignés sur une même ligne sans interruption.
- Orientation plein sud avec une inclinaison adaptée : une toiture orientée au sud et inclinée permet une exposition maximale au soleil tout au long de la journée, garantissant une production stable et efficace.
- Absence d’obstacles environnants : aucune ombre portée par des arbres, des cheminées ou des bâtiments voisins ne doit affecter les panneaux pour éviter les pertes de rendement.
- Foyer souhaitant maximiser son autoconsommation : un système de 9kWc en branchement série peut produire jusqu’à 9 000kWh par an, couvrant une grande partie des besoins électriques du ménage.
- Réduction de la longueur du câblage : une installation en série permet de limiter la quantité de câbles nécessaires et d’optimiser la transmission de l’énergie vers l’onduleur.
- Utilisation d’un onduleur centralisé haute tension : cette configuration est particulièrement efficace avec un onduleur nécessitant une tension élevée pour fonctionner de manière optimale.
Le branchement en série des panneaux solaires est une solution efficace pour maximiser la tension et réduire les pertes d’énergie sur de longues distances. Il est particulièrement adapté aux maisons bénéficiant d’une exposition solaire uniforme et sans obstacles, et aux installations utilisant un onduleur centralisé haute tension. Cependant, cette configuration demande une attention particulière lors de l’installation pour éviter les pertes de rendement liées aux ombrages ou aux pannes individuelles.
Comparez les prix pour vos panneaux solaires
Branchement en parallèle des panneaux solaires : comment ça fonctionne ?
Le branchement en parallèle des panneaux solaires consiste à connecter toutes les bornes positives entre elles et toutes les bornes négatives entre elles. Contrairement au branchement en série, cette configuration permet de maintenir une tension constante, tandis que l’intensité du courant s’additionne.
Par exemple, si vous connectez 6 panneaux solaires de 40V et 10A en parallèle, la tension totale restera 40V, mais l’intensité du courant s’élèvera à 60A (10A × 6). Cela rend ce branchement idéal pour les systèmes fonctionnant à basse tension, notamment les installations d’autoconsommation ou les batteries nécessitant un courant élevé pour un chargement rapide.
L’un des principaux avantages du branchement en parallèle est sa résistance aux ombrages : si un panneau est partiellement couvert ou défectueux, les autres continuent de fonctionner normalement. Cependant, cette configuration nécessite des câbles plus épais et un régulateur de charge adapté pour gérer l’augmentation du courant.
Avantages du branchement en parallèle :
- Augmente l’intensité du courant : idéal pour alimenter des appareils fonctionnant à basse tension.
- Résistance aux ombrages : un panneau défectueux n’impacte pas le reste de l’installation.
- Adapté aux batteries nécessitant un courant élevé : favorisant un chargement plus rapide.
Inconvénients du branchement en parallèle :
- Nécessite des câbles plus épais : ce qui augmente le coût de l’installation.
- Rendement moindre sur de longues distances : un courant élevé génère plus de pertes énergétiques.
- Exige un régulateur de charge spécifique : adapté à la gestion d’un courant plus fort.
Panneaux solaires en parallèle : coûts, rendement et risques
Le coût d’un branchement en parallèle dépend principalement du nombre de panneaux et du matériel nécessaire pour gérer le courant élevé.
- Installation d’un système en parallèle de 6kWc : entre 13 000€ et 18 000€, incluant les panneaux, le régulateur et la main-d’œuvre.
- Installation d’un système en parallèle de 9kWc : entre 18 000€ et 24 000€.
- Maintenance et réparation : Un panneau défectueux peut être remplacé individuellement sans affecter le reste du système, réduisant ainsi les coûts d’intervention. Le diagnostic et le remplacement d’un pan
Le rendement d’un système en parallèle est optimal lorsque la priorité est donnée à la stabilité du courant plutôt qu’à une haute tension.
- Un système de 6kWc en parallèle peut produire environ 6 000kWh par an, selon l’ensoleillement et les pertes énergétiques dues aux câbles.
- Une installation de 9kWc peut générer jusqu’à 9 000kWh par an, couvrant une grande partie des besoins électriques d’un foyer en autoconsommation.
L’un des principaux défis du branchement en parallèle est la perte d’énergie liée au transport du courant. Plus l’intensité est élevée, plus la résistance des câbles cause des pertes de rendement, ce qui oblige à utiliser des conducteurs de grande section pour limiter ces pertes.
Le branchement en parallèle est généralement considéré comme moins risqué que le branchement en série, mais il comporte tout de même certains défis techniques. Un mauvais dimensionnement des câbles peut entraîner une surchauffe, surtout lorsque l’intensité du courant est élevée, augmentant ainsi le risque d’incendie ou de défaillance du système. De plus, cette installation nécessite un régulateur de charge et des fusibles adaptés, afin de prévenir toute surcharge et d’assurer une gestion sécurisée du courant.
Enfin, il est impératif que tous les panneaux aient des caractéristiques électriques similaires (tension et puissance), car des différences trop importantes pourraient provoquer un déséquilibre de charge, réduisant ainsi l’efficacité globale du système.
Le branchement en parallèle est particulièrement adapté aux maisons individuelles ayant des besoins élevés en courant et une installation sujette aux ombrages partiels. Cette configuration permet d’assurer une production stable et continue, même lorsque certaines parties du toit sont moins exposées au soleil:
- Toiture exposée à des ombrages partiels, rendant une installation en série inefficace.
- Besoin d’un courant élevé, notamment pour recharger des batteries rapidement ou alimenter des appareils nécessitant une forte intensité.
- Grande flexibilité de l’installation, permettant d’ajouter des panneaux solaires au fil du temps sans perturber l’ensemble du système.
- Utilisation d’un micro-onduleur ou d’un régulateur MPPT, optimisant la gestion de l’énergie produite par chaque panneau.
Une maison située en zone semi-ombragée, équipée de 9kWc en panneaux solaires en parallèle, peut produire jusqu’à 9 000kWh par an. Depuis 2025, le tarif de rachat du surplus injecté a été abaissé à 4 centimes par kWh, ce qui rend l’autoconsommation plus avantageuse que la vente. Ce type de configuration convient aux foyers qui souhaitent consommer directement une grande partie de leur production, en particulier lorsqu’un système de stockage ou de gestion énergétique est intégré. Le branchement parallèle contribue à maintenir une production plus régulière en cas d’ombrage ponctuel, et laisse la possibilité d’ajouter d'autres panneaux sans modifier l’ensemble du système.
Quand opter pour une installation de panneaux solaires en parallèle ?
Le branchement en parallèle est particulièrement recommandé pour les installations résidentielles qui nécessitent une production d’énergie stable malgré des conditions d’ensoleillement variables. Cette configuration permet de maintenir une tension constante, tout en augmentant l’intensité du courant, ce qui est idéal pour les foyers souhaitant maximiser leur autoconsommation ou charger des batteries rapidement:
- Maison avec un toit partiellement ombragé : si certaines parties du toit sont exposées à des ombrages intermittents (arbres, cheminées, bâtiments voisins), le branchement en parallèle permet d’éviter que l’ombrage d’un seul panneau n’affecte l’ensemble du système, contrairement au branchement en série.
- Installation nécessitant une intensité élevée : les foyers utilisant des batteries de stockage ou alimentant des équipements fonctionnant à basse tension peuvent bénéficier d’un courant plus important avec un branchement en parallèle, ce qui accélère le stockage d’énergie et l’alimentation des appareils.
- Besoin d’une production énergétique flexible : cette configuration permet d’ajouter facilement de nouveaux panneaux à l’installation sans perturber le fonctionnement global du système, ce qui est idéal pour une maison évolutive souhaitant augmenter progressivement sa production solaire.
- Utilisation d’un micro-onduleur ou d’un régulateur de charge MPPT : le branchement en parallèle est particulièrement adapté aux installations avec micro-onduleurs, car chaque panneau fonctionne indépendamment, garantissant une production stable même en cas de conditions d’ensoleillement variables.
Une maison située en zone urbaine avec des bâtiments et arbres projetant des ombres partielles sur la toiture peut bénéficier d’un système de 6kWc en branchement parallèle, produisant environ 6 000 kWh par an malgré une exposition partielle au soleil. Grâce à ce type de câblage, chaque panneau fonctionne indépendamment, maintenant un niveau de production optimal même si certains panneaux sont temporairement ombragés.
Cette configuration est particulièrement adaptée aux foyers souhaitant autoconsommer leur production, notamment avec un stockage sur batterie, permettant d’utiliser l’électricité solaire à tout moment, même en soirée ou lors des jours moins ensoleillés.
Comparez les prix pour vos panneaux solaires
Branchement mixte des panneaux solaires (série-parallèle) : comment ça fonctionne ?
Le branchement mixte série-parallèle combine les avantages des deux configurations pour optimiser la production d’énergie et garantir un fonctionnement stable en fonction des contraintes de l’installation. Cette méthode consiste à former plusieurs groupes de panneaux connectés en série, puis à relier ces groupes entre eux en parallèle.
Par exemple, si vous avez 12 panneaux solaires de 40V et 10A, vous pouvez les organiser en trois groupes de 4 panneaux branchés en série. Chaque groupe aura alors une tension totale de 160V (40V × 4) et un courant de 10A. Ensuite, en reliant ces groupes en parallèle, la tension globale restera 160V, mais l’intensité totale passera à 30A (10A × 3).
Ce type de branchement est particulièrement utile lorsque l’installation présente des zones d’ombrage partiel ou des besoins énergétiques mixtes, combinant onduleurs haute tension et batteries nécessitant un courant élevé.
Avantages du branchement mixte série-parallèle
- Optimise la production d’énergie : ajuste tension et intensité pour une meilleure performance du système.
- Réduction des pertes liées aux ombrages : un groupe de panneaux ombragé n’impacte pas l’ensemble de l’installation.
- Adaptable aux toitures complexes : permet d’optimiser l’espace et de s’adapter aux contraintes architecturales.
Inconvénients du branchement mixte série-parallèle
- Installation plus technique : nécessite une planification rigoureuse et un câblage précis.
- Coût plus élevé : demande des composants spécifiques comme des optimiseurs ou des régulateurs avancés.
- Maintenance plus exigeante : requiert un suivi technique pour éviter les déséquilibres de production.
Branchement mixte série-parallèle : coûts, rendement et risques
Le coût d’un branchement mixte dépend du dimensionnement de l’installation et des équipements nécessaires pour assurer une gestion efficace de l’énergie.
- Installation d’un système mixte de 6kWc : entre 14 000€ et 19 000€, incluant les panneaux, l’onduleur hybride et la main-d’œuvre.
- Installation d’un système mixte de 9kWc : entre 19 000€ et 25 000€, selon les spécificités de l’installation.
- Maintenance et réparation : L’intervention sur un système mixte peut être plus coûteuse qu’un câblage en série ou en parallèle seul. Un diagnostic et une réparation peuvent varier entre 200€ et 600€, en fonction de la complexité du problème.
Le rendement d’un branchement mixte dépend de l’optimisation des groupes de panneaux et de leur exposition.
- Un système de 6kWc en mixte série-parallèle peut produire environ 6 000 à 6 500kWh par an, avec une meilleure gestion des pertes liées aux ombrages.
- Une installation de 9kWc peut générer jusqu’à 9 500kWh par an, assurant une production stable et une consommation optimisée pour l’autoconsommation.
L’un des atouts majeurs de cette configuration est sa résistance aux pertes énergétiques dues aux ombrages partiels. Si un panneau d’un groupe est affecté, seule cette section de l’installation voit sa production réduite, contrairement au branchement en série où une panne peut impacter toute la chaîne.
Ce type de branchement est considéré comme modérément risqué, nécessitant une installation par un professionnel expérimenté.
- Complexité accrue, demandant une expertise pour équilibrer tension et courant.
- Dépendance aux optimiseurs de puissance, qui doivent être bien configurés pour éviter des déséquilibres dans la production.
- Maintenance plus difficile, en raison des multiples connexions et des interactions entre les groupes de panneaux.
Quand opter pour une installation mixte série-parallèle ?
Le branchement mixte est recommandé pour les habitations ayant des contraintes de toiture complexes et des besoins énergétiques variés. Cette configuration permet de tirer parti des avantages des branchements en série et en parallèle tout en limitant leurs inconvénients.
Scénario idéal pour une installation en mixte série-parallèle :
- Toiture avec plusieurs orientations : une maison avec des pans du toit exposés différemment (sud-est, sud-ouest) bénéficiera d’un montage en groupes adaptés à l’exposition solaire.
- Présence d’ombrages partiels, comme des arbres ou cheminées, qui rendent le branchement série seul inefficace.
- Besoin d’un système hybride, combinant alimentation du foyer en haute tension et stockage sur batterie nécessitant un courant élevé.
- Foyer souhaitant maximiser l’autoconsommation, tout en évitant les pertes énergétiques liées aux conditions variables d’ensoleillement.
Une maison équipée de 9kWc en branchement mixte série-parallèle, avec trois groupes de 3kWc chacun, peut produire jusqu’à 9 500kWh par an. Cette configuration réduit l’impact des ombrages et optimise la production entre haute tension pour l’onduleur et intensité pour le stockage. Toutefois, une installation précise est essentielle pour éviter les déséquilibres et garantir un rendement optimal.
Faire appel à un professionnel est indispensable pour assurer la sécurité et la performance du système.
Obtenez des devis gratuits pour l’installation de vos panneaux solaires
Vous cherchez la meilleure solution pour installer vos panneaux solaires et optimiser votre production d’énergie ? Avec Prix Pose, trouvez rapidement des professionnels qualifiés près de chez vous. Plus besoin de comparer les offres ou de chercher des installateurs fiables, remplissez notre formulaire en ligne en moins de 30 secondes et recevez gratuitement des devis personnalisés pour votre projet solaire.
Cliquez ci-dessous et passez à l’énergie solaire en toute sérénité dès aujourd’hui !
Estimez le prix de l’installation de vos panneaux solaires
FAQ
Pourquoi brancher des panneaux solaires en parallèle ?
Le branchement en parallèle permet d’augmenter l’intensité du courant tout en maintenant une tension stable, idéal pour les batteries et les équipements à basse tension. Il offre aussi une meilleure résistance aux ombrages, car un panneau défectueux n’affecte pas les autres.
Quand câbler des panneaux solaires en série ou en parallèle ?
Le branchement en série est recommandé pour augmenter la tension, notamment pour les onduleurs haute tension. Le branchement en parallèle est préférable pour obtenir un courant plus élevé, utile en autoconsommation avec batteries.
Quel est l'intérêt d'un montage en parallèle ?
Un montage en parallèle stabilise la production en cas d’ombrage partiel et permet d’ajouter des panneaux facilement. Il convient aux installations nécessitant un courant élevé et un stockage d’énergie efficace.
Quelle est la différence entre branchement en série et parallèle ?
Un branchement en série additionne la tension et garde le même courant, idéal pour les onduleurs haute tension. Un branchement en parallèle maintient la tension mais augmente l’intensité, utile pour les batteries et les installations sujettes aux ombrages.
